貼片加工操作全流程解析 |
發布者:admin 發布時間:2025/10/16 15:48:08 點擊:19 |
貼片加工(SMT)是現代電子制造的核心工藝,其操作流程涵蓋從物料準備到成品檢測的完整鏈條。以下從關鍵環節解析操作要點,助您快速掌握核心技術。
一、前期準備:環境與設備校準
環境控制
操作車間需保持恒溫恒濕,溫度控制在22-28℃,濕度45%-70%RH。例如,某通信設備制造商通過環境監控系統,將焊接不良率從1.2%降至0.3%。
設備調試
貼片機需進行坐標校準和吸嘴壓力測試。以西門子HS60貼片機為例,其視覺系統需通過標準元件庫比對,確保0.05mm級定位精度?;亓骱笭t需設定四段溫度曲線:預熱區120-150℃、吸熱區180-200℃、回流區235-245℃、冷卻區<5℃/s。

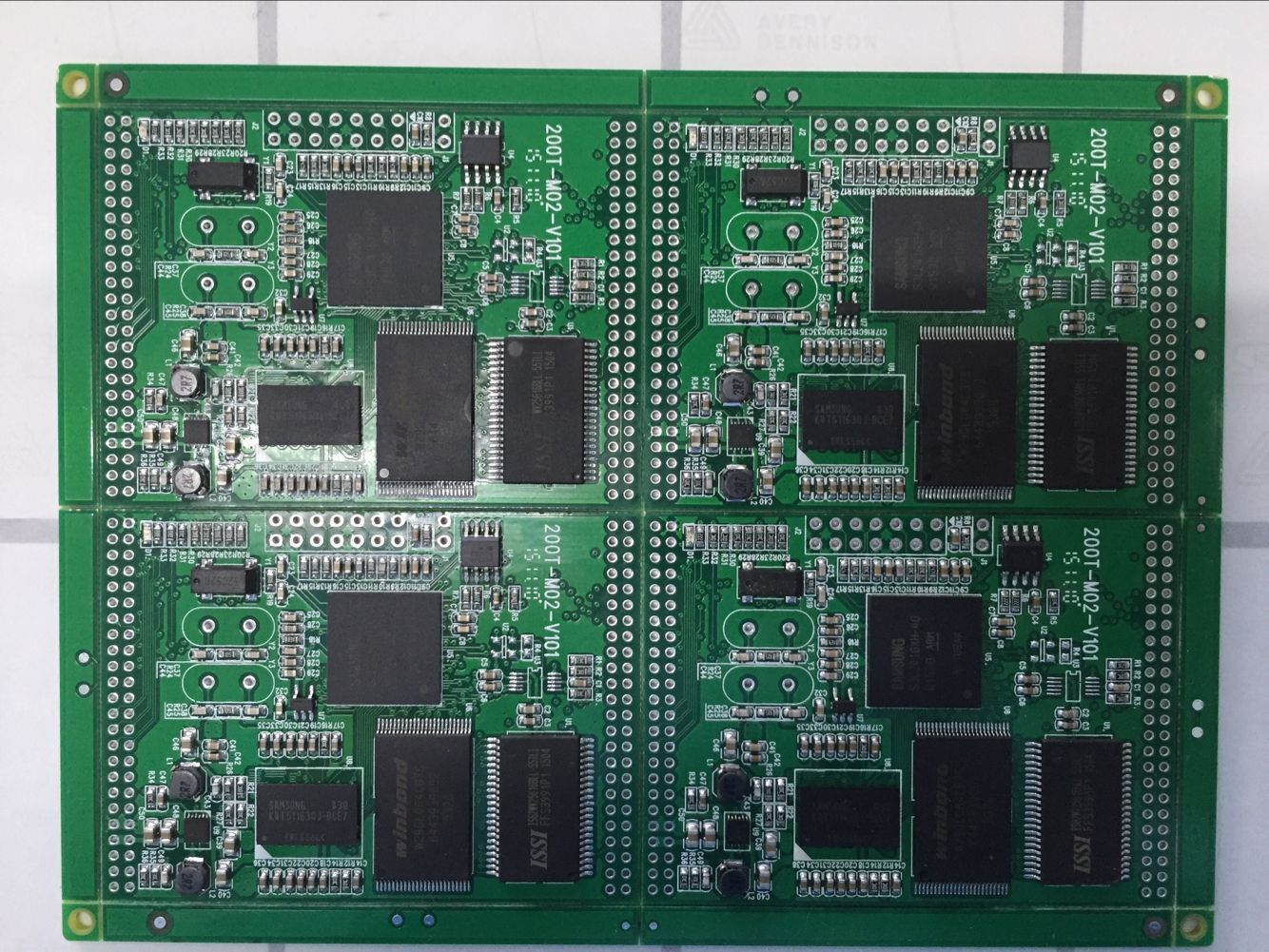

![]() 二、核心工序:精密貼裝與焊接
錫膏印刷
采用激光切割鋼網,孔徑精度±0.02mm。某消費電子廠商通過優化鋼網設計,使0402封裝元件的印刷偏移率從0.8%降至0.2%。印刷后需用SPI檢測儀檢查錫膏厚度(標準值0.12-0.15mm)。
元件貼裝
高速貼片加工速度可達6萬CPH(元件/小時),但需嚴格控制飛件率。例如,某汽車電子工廠通過安裝真空傳感器,將0201元件的貼裝良率提升至99.97%。
回流焊接
無鉛焊料(SnAgCu)的熔點為217-221℃,需控制峰值溫度235-245℃。某醫療設備企業通過實時溫度監控,將BGA焊點的空洞率從15%降至5%以內。
三、質量管控:檢測與返修
在線檢測
爐前AOI可檢測元件偏移、極性反等缺陷,某服務器制造商通過該技術將錯料率從0.03%降至0.005%。爐后X-Ray檢測能穿透BGA封裝,檢查焊點內部缺陷。
返修工藝
使用熱風返修臺時,需控制升溫速率≤3℃/s。某軍工企業通過定制返修工裝,將QFP器件的返修成功率提升至98%。
四、工藝優化:數據驅動改進
通過MES系統采集生產數據,某電源廠商發現每周三下午的焊接不良率比平均值高20%,經排查為空調系統定時除霜導致濕度波動,調整后整體良率提升1.5個百分點。
貼片加工是精密制造的典范,從0.1mm間距的QFN器件貼裝,到0.3mm厚度的PCB板加工,每個環節都需嚴格把控。隨著AI視覺檢測和自適應焊接技術的應用,未來SMT線體將實現更高效率的智能生產。 |
